Domos
Clique nas imagens abaixo para ampliá-las:

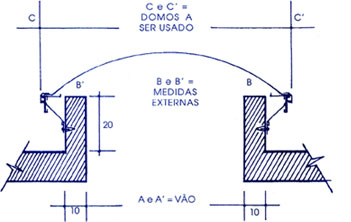

Esquemas para dimensionamento
Domos com Ventilação
Observações:
Domos - Com Ventilação
Considerar medidas externas de mureta a mureta:
(B e B’) + 15 cm (C e C’)
Colocação: Usar buchas e parafusos atarraxante de 6 mm
Quadrados ou Redondos com Aeração
Domos
C e C'
45
60
70
85
95
105
115
125
135
145
** 170
** 195
Medidas Externas
B e B'
30
45
55
70
80
90
100
110
120
130
155
180
Vão
A e A'
10
25
35
50
60
70
80
90
100
110
130
160
Outras medidas sob consulta
Retangular com Aeração Dimensões Padronizadas em cm
Domos
0,55
0,85
0,55
1,15
55
1,45
55
1,75
70
1,05
85
1,15
85
1,25
85
1,35
85
1,45
95
1,95
1,15
1,45
1,15
1,75
1,30
1,80
** 1,25
2,45
** 1,45
2,45
Medidas Esternas
040
70
40
1,00
40
1,30
40
1,60
55
90
70
1,00
70
1,10
70
1,20
70
1,30
80
1,70
1,00
1,30
1,00
1,60
1,10
1,65
1,10
2,30
1,30
2,30
Vão
20
50
20
80
20
1,10
20
1,40
35
70
50
80
50
90
50
100
50
1,10
60
1,50
80
1,10
80
1,40
90
1,45
90
2,10
1,10
2,10
Outras medidas sob consulta
